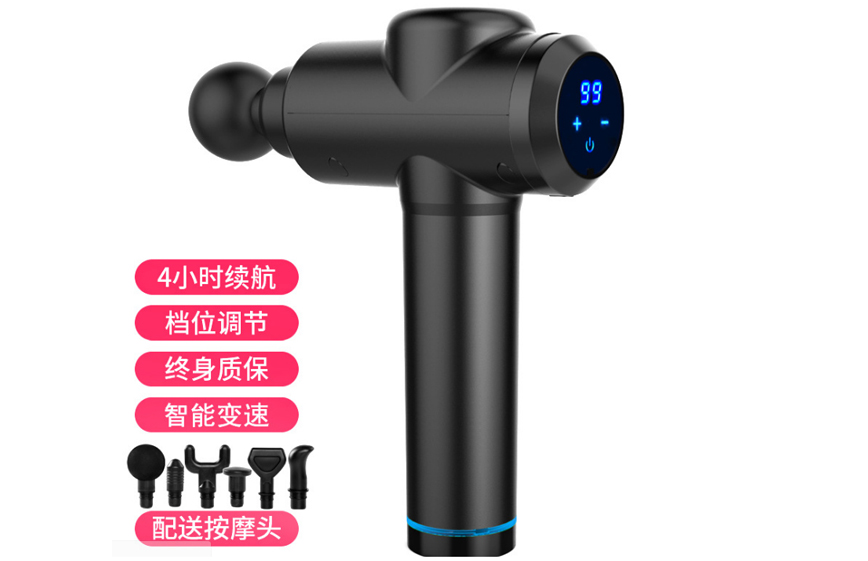

随着各路大咖高频推荐的一款可以快速放松筋膜，缓解酸痛的“神器”高频率深层筋膜理疗仪，俗称“筋膜枪”（英文名：Fascia gun）。组创推出了筋膜枪方案，为客户提供主控芯片（MCU）、PCB电路设计和单片机芯片程序。

一、筋膜枪的原理作用

       筋膜枪主要是通过产生高频的震动作用到[**]深层，达到减少局部组织张力、促进血液循环及放松[**]、改善[**]酸痛的效果。　当你出现[**]延迟性酸痛时，使用筋膜枪可以很好的帮助你改善疼痛，放松[**]，提升关节的活动度。　对于久坐人群常有的肩颈僵硬，上背斜方肌过于紧绷的状况，筋膜枪也是有用的
       僵紧的[**]会导致血液循环变差，造成局部[**]缺氧及代谢废物累积，进而造成[**]发炎及疼痛，又恶性循环造成[**]更紧蹦…这时候筋膜枪有减轻疼痛及放松[**]的效果。
       一般一个筋膜枪会提供4种不同的按摩转换头，来按摩不同的[**]和筋膜区域。比如说球形头主要用于大肌群的按摩；扁平头可用于全身各个部位的按摩，一般会用来放松腿部肌群，特别是对女生穿了高跟鞋后的酸痛缓解非常有效；U形头主要用于脊柱部位的按摩，这个对习惯久坐的同学来说，用来放松背脊绝对酸爽，不过有点不方便的是这需要有人来辅助完成；小圆头则是用于关节部位的按摩的。

二、筋膜枪方案设计

       1、筋膜枪方案主要硬部件

       1、电池：采用锂离子电池18650 2200mAH 四串带保护板 14.8V

       2、充电器：输出18V 600mA 输入AC 100-240V 外露线长1.5米

       3、马达：无刷马达 BL42351 3800RPM DC12V

       4、DC插座：孔径5.5mm直插

三、筋膜枪方案功能设定

       1、单按键 ：按一次开机默认进入1档--2档--3档--4档--5档--6档--关机 ，循环操作。任何时候按键长按2秒关机。（注：档位速度需要智能调节，当电机运行且有搞击时，因受力会有堵转，此时，控制板需要根据电机转速反馈值来增加转速以提高搞击力度，智能PID控制。）

       2、 电量指示灯：

       1）工作及待机时：三个篮亮----100%；二个篮色亮----60%； 一个蓝色灯亮----30%

       2）充电时：插入充电器时，蓝色色跑马灯式闪烁指示：30%时-----第一个蓝色常亮，其他两个灯蓝色跑马灯闪烁；60%时-----两个蓝色灯常亮，其他一个蓝色灯闪烁；100%时-----三个蓝色灯常亮

       3、智能定时:10分钟定时，数码管倒计时，开始显示10，倒计9、8、7.……2，1，0时马达自动停止，进入待机。待机状态时，马达不工作，只显电量。待机状态下，5分钟没有任何按键动作时，所有灯熄灭。IC进入休眠节电模式。

四、筋膜枪控制板功能要求

       1、驱动 DC24 无刷电机，可以线性调速；

       2、供电方式采用 6 串 18650 锂电池组，22.2V / 1600mAH，具备过充，过放保护；

       3、充电，放电数码管实时监测显示电量；

       4、设置三个触摸按键，电源键（中间），递增键+（左边），递减键-（右边）；加减键，按一下，可以加减 1，长按可以快速增加或减小；

       5、设置两段拨动开关 ON,OFF，不管开关置于 ON 或 OFF 都能正常充电；开关置于 ON，触摸电源键，能正常工作，加减档实现调速快慢；

       6、面板两组数码管显示，左边显示速度档位（00~30），右边显示电量（01~99），数码管递增递减以 1 为单位；

       7、充电时，左边数码管显示充电状态（类似跑马灯），右边显示实时充电电量，电池充满后，充电状态停止，右边显示 99。
